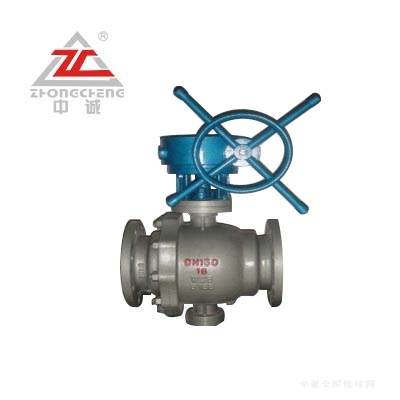

蝸輪固定球閥

【型號】：Q61F/Q67F/Q41F/Q47F等【球體】：

【口徑】：DN15 - DN1200 【密封】：

【壓力】：【溫度】：

【閥體】：ST37.8、304，A105等【介質】：

鍛鋼球閥主要用于石油，天然氣的長距離管線輸送和城市煤氣管道系統．由于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性，耐候性，長期使用的可靠性等；密封，結構設計屬特技公司獨有．操作方式有手動－蝸桿蝸輪驅動，氣動，電動，氣/液聯動，電/液聯動，以及各類特殊控制形式。

客服熱線：0577-66999059

產品圖片

產品說明

Q47F型鑄鋼固定軟密封球閥適用于工作溫度-28～300℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、蒸汽、油品、硝酸、醋酸、尿素等腐蝕性和強氧化性介質。操作方式有：手動、氣動、電動、液動和氣液聯動等。

Q47F型鑄鋼固定軟密封球閥產品結構特點：

1.使用壽命長、密封環選用自潤滑聚四氟乙烯材料。球體與密封環微摩擦，有效提高使用壽命。
2.體積小，重量輕，易于安裝保養。
3.固定球閥結構可任意方向安裝與管路的任何部位。
4.V型接疊軸向填料，達到防腐A級密封。

Q47F型鑄鋼固定軟密封球閥執行標準

設計與制造	結構長度	法蘭尺寸	壓力-溫度	試驗-檢驗
GB122237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

Q47F型鑄鋼固定軟密封球閥壓力試驗

公稱壓力NominalPressure	1.6	2.5	4.0
強度試驗 Shell Test	2.4	3.8	6.0
水密封試驗 Water Seal Test	1.8	2.8	4.4
氣密封試驗 Air Seal Test	0.4-0.7

Q47F型鑄鋼固定軟密封球閥主要零件材料及性能

閥體	WCB	ZG1Cr18Ni9Ti		CF8	CF3		ZG1Cr18Ni12Mo2Ti		CF8M		CF3M
球體閥桿	2Cr13	1Cr18Ni9Ti		304	304L		1Cr18Ni12Mo2Ti		316		316L
閥座	聚四氟乙烯、加坡纖增強聚四氟乙烯對位聚笨PPL
墊片	聚四氟乙烯PTFE 不銹鋼/柔性石墨齒形墊片
閥桿座	聚四氟乙烯PTFE 不銹鋼/柔性石墨
填料	聚四氟乙烯PTFE 增強柔性石墨
填料壓蓋	WCB	1Cr18Ni9Ti		304	304L			1Cr18Ni12Mo2Ti	316		316L
溫度	-29～150(聚四氟乙烯) -29～200(加玻纖增強聚四氟乙烯 ) -29～300(對位聚笨 PPL)
介質	水蒸汽油品		硝酸類			強氧化介質		醋酸類		尿素類

Q47F型鑄鋼固定軟密封球閥規格主要尺寸

1.6MPa	DN	L	D	D1	D2	b	n-φd	H0	H1	H2
凸面法蘭 RF Q47F 16C 16P 16R	32	140	135	100	78	16	4-18	30	85	160
	40	165	145	110	85	16	4-18	32	95	230
	50	178	160	125	100	16	4-18	43	107	230
	65	190	180	145	120	18	4-18	70	142	400
	80	203	195	160	135	20	8-18	110	152	400
	100	305	215	180	155	20	8-18	150	178	500
	125	356	245	210	185	22	8-18	200	252	500
	150	394	280	240	210	24	8-23	230	278	600
	200	457	335	295	265	26	12-23	260	395	600
	250	533	405	355	320	30	12-25	283	480	800
	300	610	460	410	375	30	12-25	380	585	800
	350	686	520	470	435	34	16-25	425	625	800
	400	762	580	525	485	36	16-30	492	720	800
	500	914	705	650	608	44	20-34	555	840	830
	600	1067	840	770	718	48	20-41	675	1050	830
	700	1245	910	940	788	50	24-41	850	1150	830

Q47F型鑄鋼固定軟密封球閥規格主要尺寸

2.5MPa	DN	L	D	D1	D2	b	n-φd	H0	H1<, o:p>	H2
凸面法蘭 RF Q47F 25 25P 25R	32	180	135	100	78	18	4-18	30	85	160
	40	190	145	110	85	18	4-18	32	95	230
	50	216	160	125	100	20	4-18	43	107	230
	65	241	180	145	120	22	8-18	70	142	400
	80	283	195	160	135	22	8-18	110	152	400
	100	305	230	190	160	24	8-23	150	178	500
	125	381	270	220	188	28	8-25	200	252	500
	150	403	300	250	218	30	8-25	230	278	600
	200	502	360	310	278	34	12-25	260	395	600
	250	568	425	370	332	36	12-30	283	480	800
	300	648	485	430	390	40	16-30	380	585	800
	350	762	550	490	448	44	16-34	425	625	800
	400	838	610	550	505	48	16-34	492	720	800
	500	991	730	660	610	52	20-41	555	840	830
	600	1143	840	770	718	56	20-41	675	1050	830
	700	1346	955	875	815	60	24-48	850	1150	830

Q47F型鑄鋼固定軟密封球閥規格主要尺

4.0MPa	DN	L	D	D1	D2	D6	b	n-φd	H0	H1	H2
凸凹法蘭 RF Q47F 40 40P 40R	32	180	135	100	78	66	18	4-18	30	85	160
	40	190	145	110	85	76	18	4-18	, 32	95	230
	50	216	160	125	100	88	20	4-18	43	107	230
	65	241	180	145	120	110	22	8-18	70	142	400
	80	283	195	160	135	121	22	8-18	110	152	400
	100	305	230	190	160	150	24	8-23	150	178	500
	125	381	270	220	188	176	28	8-25	200	252	500
	150	403	300	250	218	204	30	8-25	230	278	600
	200	502	375	320	282	260	38	12-30	260	395	600
	250	568	445	385	345	313	42	12-34	283	480	800
	300	648	510	450	408	364	46	16-34	380	585	800
	350	762	570	510	465	422	52	16-34	425	625	800
	400	838	655	585	535	474	58	16-41	492	720	800
	500	991	755	670	612	576	62	20-48	555	840	830
	600	1143	890	795	730	678	62	20-54	675	1050	830
	700	1346	995	900	835	768	68	24-54	850	1150	830

產品參數

Q47F型鑄鋼固定軟密封球閥執行標準

設計與制造	結構長度	法蘭尺寸	壓力-溫度	試驗-檢驗
GB122237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

Q47F型鑄鋼固定軟密封球閥壓力試驗

公稱壓力NominalPressure	1.6	2.5	4.0
強度試驗 Shell Test	2.4	3.8	6.0
水密封試驗 Water Seal Test	1.8	2.8	4.4
氣密封試驗 Air Seal Test	0.4-0.7

Q47F型鑄鋼固定軟密封球閥主要零件材料及性能

閥體	WCB	ZG1Cr18Ni9Ti		CF8	CF3		ZG1Cr18Ni12Mo2Ti		CF8M		CF3M
球體閥桿	2Cr13	1Cr18Ni9Ti		304	304L		1Cr18Ni12Mo2Ti		316		316L
閥座	聚四氟乙烯、加坡纖增強聚四氟乙烯對位聚笨PPL
墊片	聚四氟乙烯PTFE 不銹鋼/柔性石墨齒形墊片
閥桿座	聚四氟乙烯PTFE 不銹鋼/柔性石墨
填料	聚四氟乙烯PTFE 增強柔性石墨
填料壓蓋	WCB	1Cr18Ni9Ti		304	304L			1Cr18Ni12Mo2Ti	316		316L
溫度	-29～150(聚四氟乙烯) -29～200(加玻纖增強聚四氟乙烯 ) -29～300(對位聚笨 PPL)
介質	水蒸汽油品		硝酸類			強氧化介質		醋酸類		尿素類

Q47F型鑄鋼固定軟密封球閥規格主要尺寸

1.6MPa	DN	L	D	D1	D2	b	n-φd	H0	H1	H2
凸面法蘭 RF Q47F 16C 16P 16R	32	140	135	100	78	16	4-18	30	85	160
	40	165	145	110	85	16	4-18	32	95	230
	50	178	160	125	100	16	4-18	43	107	230
	65	190	180	145	120	18	4-18	70	142	400
	80	203	195	160	135	20	8-18	110	152	400
	100	305	215	180	155	20	8-18	150	178	500
	125	356	245	210	185	22	8-18	200	252	500
	150	394	280	240	210	24	8-23	230	278	600
	200	457	335	295	265	26	12-23	260	395	600
	250	533	405	355	320	30	12-25	283	480	800
	300	610	460	410	375	30	12-25	380	585	800
	350	686	520	470	435	34	16-25	425	625	800
	400	762	580	525	485	36	16-30	492	720	800
	500	914	705	650	608	44	20-34	555	840	830
	600	1067	840	770	718	48	20-41	675	1050	830
	700	1245	910	940	788	50	24-41	850	1150	830

Q47F型鑄鋼固定軟密封球閥規格主要尺寸

2.5MPa	DN	L	D	D1	D2	b	n-φd	H0	H1<, o:p>	H2
凸面法蘭 RF Q47F 25 25P 25R	32	180	135	100	78	18	4-18	30	85	160
	40	190	145	110	85	18	4-18	32	95	230
	50	216	160	125	100	20	4-18	43	107	230
	65	241	180	145	120	22	8-18	70	142	400
	80	283	195	160	135	22	8-18	110	152	400
	100	305	230	190	160	24	8-23	150	178	500
	125	381	270	220	188	28	8-25	200	252	500
	150	403	300	250	218	30	8-25	230	278	600
	200	502	360	310	278	34	12-25	260	395	600
	250	568	425	370	332	36	12-30	283	480	800
	300	648	485	430	390	40	16-30	380	585	800
	350	762	550	490	448	44	16-34	425	625	800
	400	838	610	550	505	48	16-34	492	720	800
	500	991	730	660	610	52	20-41	555	840	830
	600	1143	840	770	718	56	20-41	675	1050	830
	700	1346	955	875	815	60	24-48	850	1150	830

Q47F型鑄鋼固定軟密封球閥規格主要尺

4.0MPa	DN	L	D	D1	D2	D6	b	n-φd	H0	H1	H2
凸凹法蘭 RF Q47F 40 40P 40R	32	180	135	100	78	66	18	4-18	30	85	160
	40	190	145	110	85	76	18	4-18	, 32	95	230
	50	216	160	125	100	88	20	4-18	43	107	230
	65	241	180	145	120	110	22	8-18	70	142	400
	80	283	195	160	135	121	22	8-18	110	152	400
	100	305	230	190	160	150	24	8-23	150	178	500
	125	381	270	220	188	176	28	8-25	200	252	500
	150	403	300	250	218	204	30	8-25	230	278	600
	200	502	375	320	282	260	38	12-30	260	395	600
	250	568	445	385	345	313	42	12-34	283	480	800
	300	648	510	450	408	364	46	16-34	380	585	800
	350	762	570	510	465	422	52	16-34	425	625	800
	400	838	655	585	535	474	58	16-41	492	720	800
	500	991	755	670	612	576	62	20-48	555	840	830
	600	1143	890	795	730	678	62	20-54	675	1050	830
	700	1346	995	900	835	768	68	24-54	850	1150	830

產品結構

資料下載

相關產品
